SP17x0T E1/ T1 ISDN 中繼閘道器

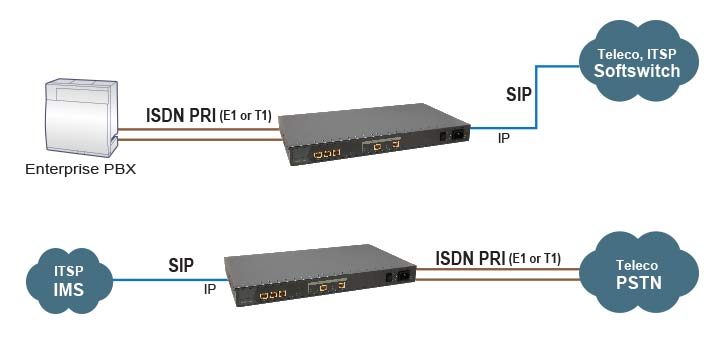

• 提供語音 SIP to ISDN 或 ISDN to SIP 雙向路由
• 支持 24/ 30/ 48/ 60 數位語音通道
• E1 模組化設計，最多 2 路 E1 模組 60 路 SIP 語音
• 機架型前置接口面板設計
• E1/ T1 接口可透過軟體配置
• WEB UI 配置、CLI 端口命令配置
• 提供 E1 路由環回測試

型號

• SP1710T: 1 WAN + 2 LAN + 1 ISDN E1/T1
• SP1720T: 1 WAN + 2 LAN + 2 ISDN E1/T1

語音功能

• 711 a/u、G.726(32K)、G.729、G.723.1
• 靜音抑制和檢測
• 舒適噪音產生 (CNC)
• 語音活動檢測 (VAD)
• 回聲消除 (168)
• 可調抖動緩衝區
• 可調整資料包時間 (按轉碼器類型)
• 可程式設計增益控制
• 可調呼叫時進程音量

SIP 方法支持

• ACK、BYE、CANCEL、INFO、INVITE、MESSAGE、NOTIFY、OPTIONS、PING、PRACK、PUBLISH、REFER、REGISTER、SUBSCRIBE、UPDATE

SIP 呼叫功能

• 點對點呼叫
• 呼叫轉移 – 無條件、忙線、無人回應
• 請勿打擾
• 快速撥號
• 熱線和暖線

SIP 呼叫管理

• 支援出站代理
• 支援 SIP 緊湊型表單
• SIP 註冊故障轉移
• 群組尋線
• 符合 RFC3325 的 P-Asserted-Identity
• 符合 RFC3323 的隱私機制
• 會話計時器 (更新/ 重新邀請)
• DNS SRV 支持
• 通話類型：語音/ 數據機/ 傳真
• 用戶可程式撥號方案
• 透過 RADIUS 用戶端取得 CDR
• 手動對等表 (用於 P2P 通話)
• E.164 編號、ENUM 支持

SIP 帳號管理

• 透過通道註冊
• 透過 E1/ T1 註冊 (共享帳號)
• 帶有挑戰的 SIP 邀請
• 支援 RFC3986 SIP URI 格式

實體介面

• WAN：1 x 10/100 乙太網路，自動交叉、速率協商，RJ-45 介面
• LAN：2 x 10/100 乙太網路，自動交叉、速率協商，RJ-45 介面
• E1/ T1：RJ48C 接口
• 恢復出廠設定和重置按鈕

電話功能規格

• 頻內 DTMF，頻外 DTMF 中繼 (RFC2833 或 SIP INFO)
• 來電顯示
• T.30 傳真直通，T.38 即時傳真中繼

LED 指示燈

• Power、Alarm、VoIP、Run、AIS、RAI、LINK、LOS、LBK、WAN、LAN

一般資訊

• 尺寸：44.5 (寬) x 25 (深) x 4.5 (高) mm
• 重量：3.8 公斤
• 電源：AC 100 ~ 240V 50/60Hz 輸入
• DC – DC 備援模組 48V – 12V (Optional)
• 工作溫度：0°C ~ 45°C
• 儲存溫度：-20°C ~ 70°C
• 工作濕度：最高 90% RH，無冷凝

IP 網路規範

• 廣域網路：靜態 IP、PPPoE、DHCP、PPtP
• 網路協定支援：IP、TCP、UDP、TFTP、FTP、RTP、RTCP、ARP、ICMP、NTP、DHCP、STUN 用戶端、HTTP、HTTPS、DNS、DNS SRV、Telnet
• IPv4、IPv6 (Optional)
• DDNS 支持
• QoS 支援：
     – 廣域網路：DiffServ、IP 優先權

網路安全規範

• 摘要認證
• MD5 加密
• DoS 防護
• 基於 IP 位址的呼叫過濾

管理

• 基於 Web 的配置
• Telnet 命令列介面 (CLI)
• IVR 配置
• FTP/ TFTP/ HTTP 軟體升級
• 設定備份與復原
• SNMP V3/ V2c/ V1 (Optional)

數位介面

• 支援的交換器類型：ETSI、DMS、NET2 5ESS
• 線路編碼：
     – E1 ISDN PRI：HDB3
     – T1 ISDN PRI：B8ZS、AMI
• 線路阻抗：
     – E1 120 Ohm，平衡
              75 Ohm，非平衡 (Optional)
     – T1 100 Ohm
• 幀格式：
     – E1：ITU-T G.704、G.732
     – T1：SF、SLC96、ESF
• ISDN 角色：網路側或用戶側
• 時鐘：內部或外部定時

E1 環回

• 數位環回 (DLBK)
• 遠端環回 (RLBK)
• ST-BUS 環回 (SLBK)
• 有效載荷環回 (PLBK)
• 金屬環回 (MLBK)
• 按時隙本地環回 (LTSL)
• 按時隙遠端環回 (RTSL)

SIP、語音和傳真相關標準

• RFC1889、RFC2543、RFC2833、RFC2880、RFC2976、RFC3261、RFC3262、RFC3263、RFC3264、RFC5359、RFC3265、RFC3311、RFC3323、RFC3325、RFC3362、RFC3515、RFC3550、RFC3665、RFC3824、RFC3841、RFC3842、RFC3891、RFC3892、RFC3960、RFC3986、RFC4028

網路相關標準

• RFC318、RFC791、RFC792、RFC793、RFC768、RFC826、RFC959、RFC1034、RFC1035、RFC1058、RFC1157、RFC1305、RFC1321、RFC1349、RFC1350、RFC1661、RFC1738、RFC2854、RFC2854、RFC2136、RFC2327、RFC2474、RFC2516、RFC2616、RFC2617、RFC2637、RFC2766、RFC2782、RFC2818、RFC2916、RFC3022、RFC3489
