特色
- 多條 G.SHDSL.bis 銅纜上的點對點乙太網路和 TDM MUX 資料擴展器。
- 符合 ITU-T G.991.2 標準、TC-PAM 4/8/16/32/64/128 線路編碼和 802.3ah EFM 2Base-TL 綁定。
- 1 對或 2 對 G.SHDSL.bis，每對 5.7Mbps。
- 支援透過 2 對銅纜擴展速率高達 30.6 Mbps。
- 支援各種接口，包括快速乙太網路、E1、RS-232、EIA-530、X.21 和 V.35。
- 前面板 LED 指示燈，方便狀態監控。
- 可透過設定檔、控制台、Telnet (SSH)、WEB GUI (HTTPS)、SNMP 輕鬆安裝(v1/v2c/v3) 或 TR-069。
- 可透過 TFTP 或 HTTP/HTTPS 對現場部署的設備進行遠端軟體升級。
- 支援 VLAN 優先權和 QoS 的乙太網路路由或交換。
- 路由器功能支援 NAT/NAPT、DNS 中繼、DHCP 用戶端/伺服器/中繼、RIPv1/RIPv2 和靜態路由。
- 支援安全鏈路功能和 DSL 線路資料傳輸保護。
- 透過 IEEE 802.1w RSTP 和 ITU-T G.8032 ERPS（乙太網路迴路保護交換）實現乙太網路環路防護。
- 控制台/序列 COM 可切換，符合 RFC 2217 標準，可透過 TCP 用戶端/伺服器或 UTP 模式連線。
-
規格
型號

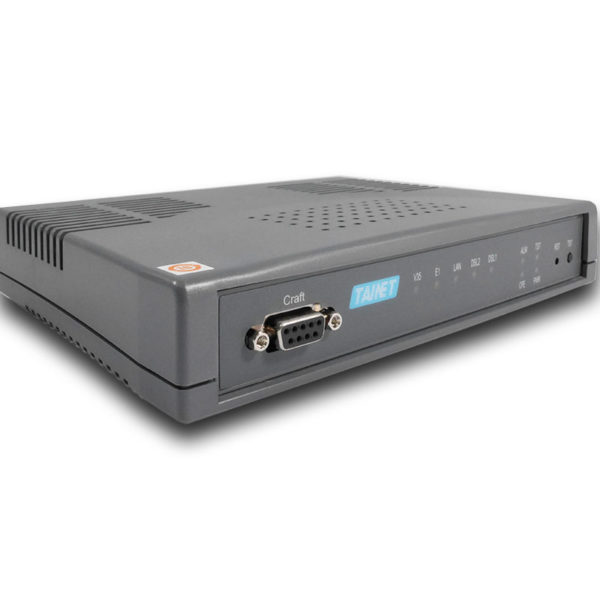

- Comet 1632F，2 線，1 E1，1 Nx64k 數據，2 乙太網路
- Comet 1634F，4 線，1 E1，1 Nx64k 數據，2 乙太網路
線路介面 - G.SHDSL.bis
- 類型：2 線或 4 線
- 標準：ITU-T G.991.2，ETSI 101 524
- 綁定協定：IEEE 802.3ah EFM 2Base-TL
- 線路速率：n x 64Kbps，n= 3~239 (2w) 6~478(4w)
- 介面：1 x RJ-45
- 線路編碼：TC-PAM 4/8/16/32/64/128
- 阻抗：135Ω
- 符合 ITU K.21 標準
- 傳輸模式：EFM/ DBM/ TDM/ HDLC/ ATM
DTE 介面 - 乙太網路
- 乙太網路類型：2 x 10/100BaseT
- 介面：RJ-45
- 自動 MDI/MDIX 偵測，支援全/半雙工
- 速度與雙工自動協商
- 支援第 2 層功能
- 支援 IPv4/IPv6
DTE 介面 - E1
- 資料速率：2.048Mbps
- 連接器：RJ-45，用於平衡 E1 120 W (可選外部轉換電纜，用於非平衡 75W)
- 線路編碼：HDB3
- 成幀方式：幀/幀+CRC/非幀
- 符合標準：ITU-T G.703 和 G.704
- 抖動效能：符合 ITU-T G.823
- 支援 BERT 測試模式
DTE 介面 - Nx64k資料
- 連接器：DB-25 母頭，附選用轉接器電纜 (V35/X21/RS449/RS530/RS530A/RS-232)
- V.35/ RS530 資料速率：n x 64Kbps，最高 4.6Mbps
- DTE 和 DCE 時鐘設定
- 全雙工
- 同步資料速率 - RS232 資料速率：V24-nx64，n=1~3
- 非同步 300/ 600/ 1200/ 2400/ 4800/ 9600/ 19200/ 38400/ 48000/ 56000/ 57600/ 115200 bps
- 同步 1200/ 2400/ 4800/ 9600/ 19200/ 38400/ 57600/ 115200 bps
- 封包資料位元：7/ 8 位元
- 封包停止位元（1 位元或 2 位元）可選
時鐘來源功能
- 內部時鐘
- 從 DSL 線路接收時脈
- 來自 DTE 介面的外部時脈（E1 或 Nx64k 資料）
控制台/ 串口轉 IP
- 串口類型： RS-232C，DCE 模式
- 介面：D-Sub 9 針
- 資料速率：非同步。 300~115200bps
- 模式：5~8 個資料位，偶/ 奇/ 非奇偶校驗位，1 或 2 個停止位
- 協定：RFC-2217 (Telnet)、TCP（虛擬串列埠）、UDP
- 適配模式：控制台、客戶端或伺服器模式
乙太網路網路功能
- 支援 802.1d 透明橋接功能
- 支援 ACL 功能
- 可擴展的每埠頻寬控制（步長 = 64K，最高可達 100M）
- 支援 802.3x 流量控制
- 2K MAC 位址學習
- 乙太網路封包長度 9K LAN 介面支援巨型幀，WAN 介面 (DSL) 介面支援最大 2048 位元組。
- 提供 802.1q VLAN 標記，VLAN ID 數量最多可達 4094。
- 支援 802.1p QoS 功能。
- ITU-T G.8032 乙太網路環網保護交換 (ERPS)
- IEEE 802.1w 快速生成樹協定 (RSTP)
- 支援 SNTP 協定取得網路時間。
- DHCP 用戶端/ 伺服器/ 中繼
- 靜態路由與 RIPv1/RIPv2 動態路由
- 支援乙太網路點對點 (PPPoE) 協定
- 網路和連接埠位址轉換 (NAT 和 NAPT)
- 不同 VLAN 的虛擬 IP（LAN 支援輔助IP)
管理介面
- Console 連接埠：DB9 連接器 (RS232C)
- 乙太網路連接埠：RJ-45 連接器（快速乙太網路）
- 支援遠端管理
- 支援本地和遠端診斷狀態
- 支援效能監控功能 (PM)
- 支援 VLAN 管理功能
- 支援透過 WEB 或 TFTP 進行遠端升級
- 前面板重設按鈕
- 可透過 Console、Telnet (SSH)、WEB GUI (HTTP/ HTTPS)、SNMP v1/ v2c/ v3 和 TR-069 進行設定
使用者管理
- 支援管理員、使用者/ 操作員、和訪客/ 監控員三個存取權限等級
- 管理員可以建立、修改和刪除帳號
- 操作員可以新增、修改和管理設備
- 監控員只能讀取並檢視設備狀態
安全管理
- 管理權限設定與查詢
- 支援安全協定 SSHv2/ SNMPv3
- 支援 6 位元複雜度登入密碼，包含大小寫字母、數字、特殊符號
- 支援登入帳號權限等級設定、操作日誌
- 防偽裝攻擊機制：鎖定 IP、延時登入
- 支援 SSL1.2、HTTPS 安全加密連線存取
效能管理
- 歷史效能查詢、報表及監控
- 效能資料儲存及查詢
- 支援 ES/ SES、SHDSL UAS 統計及查詢
- SHDSL CRC 錯誤統計及查詢
- SHDSL SNR 訊號雜訊比狀態查詢
- SHDSL ATN 訊號衰減狀態查詢
故障管理
- 警告狀態顯示
- 支援目前/ 歷史警告日誌
- 警報等級設定及查詢：緊急、重要、輕微、正常
- 警報日誌（警告類型、時間、狀態及等級）
警報提示
- 介面資料遺失警告
- 乙太網路斷線警報
- 時鐘來源自動切換警報
- DSL ATN 線路訊號衰減值警報
- DSL SNR 信噪比值警報
- DSL CRC 線路環路校驗值警報
- E1 訊號及丟包警報
- 遠端電源停電警報（Dying Gasp）
系統管理
- 支援Telnet/ SSH、Web/ HTTPS
- 支援SNMPv3網管介面
- 透過嵌入式操作通道（EOC）控制和監控遠端設備
- 支援 SNTP 和 OAM 功能
- 支援內部/ 外部時鐘來源
認證
- ISO 9001 品質管理
- CE 認證，EN 55032、55024、61000-3-2、61000-3-3
- CE LVD 安全認證，IEC-62368-1、EN 62368-1
- 符合 ITU-T K.21 標準
電源需求
- 100~240V AC 轉 12VDC 轉接器
- DC 48V (Comet 163xF/DC48)
- 電源功耗< 6W
LED 指示燈
- PWR、CPE、TST、ALM、DSL 1/2、LAN、E1、V35
- 雙色 LED 指示燈，用於監控 DSL 狀態
工作環境
- 工作溫度：0°C ~ 50°C
- 儲存溫度：-40°C ~ 70°C
- 濕度：90%，無凝結
尺寸
- 200(寬) x 150(深) x 39(高) mm
-
